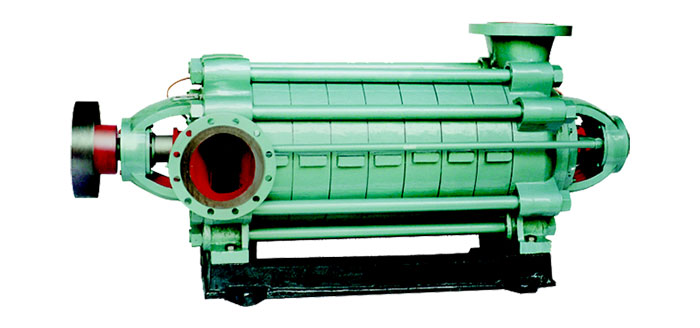

Серия DG Горизонтальный многоступенчатый котловой насос с балансировочным диском
Данный насос серии представляет собой горизонтальный односуцессионный многоступенчатый секционный центробежный насос, предназначенный для перекачивания чистой воды или жидкостей, схожих с чистой водой по физико-химическим свойствам.
Описание
маркер
Подробная информация о продукте
Обзор продукта
Данный насос серии представляет собой горизонтальный односуцессионный многоступенчатый секционный центробежный насос, предназначенный для перекачивания чистой воды или жидкостей, схожих с чистой водой по физико-химическим свойствам. Подходит для подачи воды в котлы среднего и низкого давления, а также для подачи и отвода воды под высоким давлением на заводах или в городах. Температура транспортируемой среды составляет от -20°C до 160°C. Данная серия насосов использует гидравлическую модель, рекомендованную государством, как высокоэффективный и энергосберегающий продукт. Насосы обладают такими преимуществами, как высокая эффективность, широкий диапазон характеристик, безопасная и стабильная работа, низкий уровень шума, долгий срок службы, а также удобство установки и обслуживания.
Диапазон характеристик
♦Низко- и средненапорные насосы
Диаметр входного и выходного патрубков насоса: 40~150 мм
Расход Q=3,75~185 м3/ч
Напор H=49~684 м
Мощность электродвигателя N=3~450 кВт
♦ Средневысоконапорные насосы
Диаметр входного и выходного патрубков насоса: 65~200 мм
Расход Q=17,4~336 м3/ч
Напор H=360~1110 м
Мощность электродвигателя N=75~1250 кВт
Особенности продукта
Входные и выходные отверстия данного насоса расположены вертикально вверх. Корпус насоса, включая всасывающий участок, средний участок, нагнетательный участок и часть с подшипниками, соединяется в единое целое с помощью натяжных болтов. Количество ступеней насоса выбирается в зависимости от напора.
Роторная часть насоса главным образом состоит из вала, а также закреплённых на нём элементов, таких как рабочие колеса, втулки, балансировочные диски и другие детали. Количество рабочих колес определяется числом ступеней насоса. Элементы на валу фиксируются шпонкой и гайкой, объединяясь в единую конструкцию. Весь ротор поддерживается подшипниками качения или скольжения на обоих концах. Тип подшипников зависит от модели, при этом они не принимают на себя осевые нагрузки, которые уравновешиваются балансировочным диском. Во время работы ротора допускается его осевое смещение внутри корпуса насоса, однако использование радиально-упорных шариковых подшипников не предусмотрено. Подшипники качения смазываются консистентной смазкой, подшипники скольжения – жидким маслом, при этом используется масляное кольцо для самосмазывания и охлаждения за счёт циркуляции воды.
Поверхности уплотнений между всасывающим участком, средним участком и нагнетательным участком герметизируются при помощи уплотнительной пасты. Между роторной частью и неподвижными элементами установлены уплотнительные кольца и направляющие втулки. В случае износа уплотнительных колец и направляющих втулок, влияющего на рабочие характеристики насоса, их необходимо заменить.
Уплотнения вала могут быть двух типов: механическое уплотнение или сальниковое уплотнение. При использовании сальникового уплотнения нужно правильно расположить кольца сальника, а затяжка сальника должна быть такой, чтобы жидкость просачивалась по каплям. Все уплотнительные элементы насоса установлены в уплотнительной камере, куда подается вода с определённым давлением для выполнения функции водяного уплотнения, охлаждения или смазки. На месте уплотнения вала установлена сменная втулка для защиты вала насоса.
Данный тип насоса в основном использует подшипники качения и конструкцию с сухой смазкой. Насосы моделей DG8567 и DG155-67 могут быть оснащены подшипниками скольжения с масляной смазкой, а также подшипниками качения с сухой смазкой. Основные части насоса, как правило, изготовлены из высококачественного чугуна, но также могут быть выполнены из литой стали или нержавеющей стали.
Серия насосов приводится в движение непосредственно двигателем через эластичную муфту. С точки зрения направления вращения двигателя насос вращается по часовой стрелке.
связаться с нами
Сопутствующие популярные продукты
Параллельный самобалансирующийся горизонтальный многоступенчатый центробежный насос
Параллельный насос — это новейшее поколение горизонтальных многоступенчатых центробежных насосов с самобалансировкой для горнодобывающей промышленности, разработанное технической командой компанииЧанша Кэнон Дженерал Насос Индастри после двухлетних научно-технических исследований.
Многоступенчатый насос с двойным всасыванием серии DKS
Горизонтальный многоступенчатый центробежный насос серии DKS — это новое поколение больших многоступенчатых центробежных насосов, независимо разработанных нашей компанией.
Горизонтальный многоступенчатый насос для котлов с дисковым ротором и сбалансированным ротором серии DG
Эта серия насосов представляет собой горизонтальные одновсасывающие многоступенчатые секционные центробежные насосы, которые могут использоваться для транспортировки чистой воды или жидкостей с физико-химическими свойствами, аналогичными чистой воде.
Самобалансирующийся многоступенчатый центробежный насос II поколения с четырьмя улиточными камерами
Эффективность второго поколения самобалансирующихся многоступенчатых насосов основана на стандарте «Показатели энергоэффективности и оценочные значения энергоэкономичности центробежных насосов для чистой воды (GB19762)».

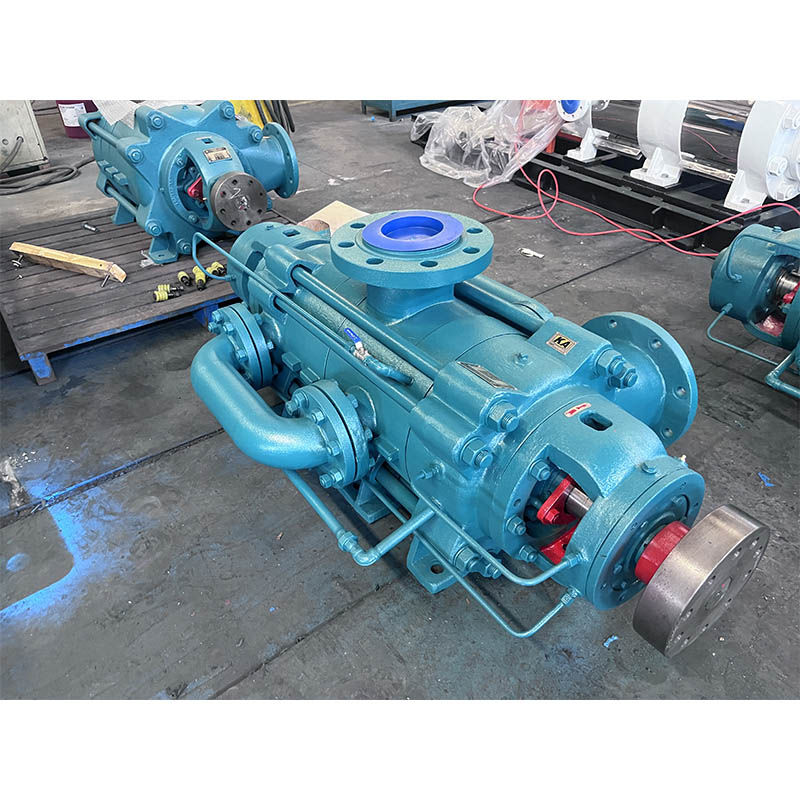

Серии DP, DFP, DYP, MDP Самобалансирующиеся горизонтальные многоступенчатые центробежные насосы
